하드웨어 입문 : 5장 디지털 회로 학습

5장, 디지털 회로 학습
: 10진수를 나타내는 회로를 제작, 비동기 R-S 플립플롭 회로 제작 , D 플립플롭 회로 제작 및 실습

기판이 제작 되어있기에 각각 부품을 연결하여 납땜하고 전원을 연결하기만 하면 된다.

FND507 (Flexible Numeric Display)

여러개의 LED를 묶어 놓은 것으로 그 형식에 따라 2가지 타입으로 나누어 진다.

여기서 사용한 FND507은 LED의 애노드 쪽이 묶여서 전기를 받고 있으며, 각 LED의 캐소드를 0V로 낮추어 주면 해당 LED가 발광한다. 각 LED의 캐소드에 전류를 투입시킨다면 높은 전압끼리 부딪히게 되므로 발광하지 않는다.
3번과 8번핀은 Common(공통)이라는 의미에서 Com이라는 이름이 붙여져 있다.
FND507은 Com핀을 두개 가지고 있으며 LED의 애노드가 두 개의 Com 핀에 나누어져 묶여 있기 때문이다. 그러므로 3번과 8번 핀 모두를 7805의 VOUT과 연결시켜 5V의 전압이 항상 걸려 있게 해두어야 제대로 된 출력을 얻을 수 있다.
5번 DP는 점을 발광시키는 것으로 이 실습에서는 사용하지 않는다.




▶ 플립플롭(Flip-Flop)
현재까지 실습한 것들은 AND,OR, NOT 게이트를 사용한 논리회로나 74LS47를 사용하여 FND 숫자 디스플레이를 표시하는 등 그때 그때 조작에 따라 바로 값이 바뀌는 것들이 었다.

플립플롭은 연산기능 및 기억 기능을 갖는 기억 회로 이다. 기억회로란 조작을 해놓고 다른 조작을 행하여도 그 값이 변하지 않는 것을 말한다.

▶ 비동기식 R-S 플립플롭

: NOR 게이트

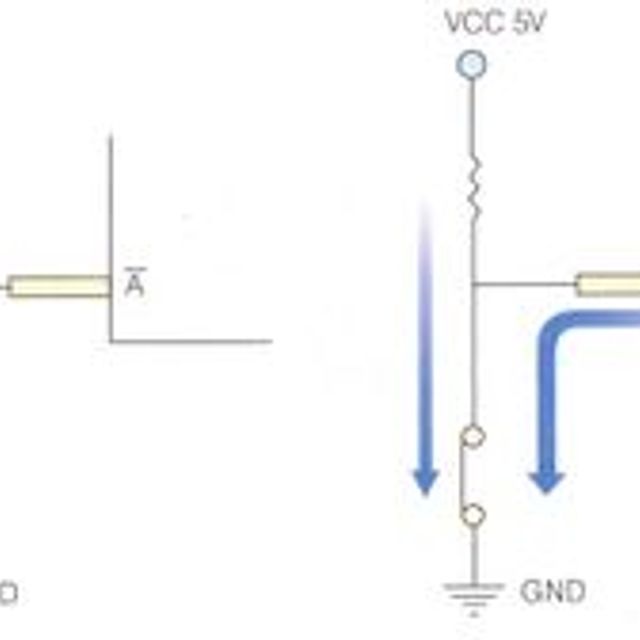

: NOR 게이트를 이용한 기억 회로

▶  동기식 D 플립플롭

※ 플립플롭을 공부하는 이유
: 플립플롭은 CPU와 메모리의 내부를 구성하며 많은 역할을 하고 있습니다. 플립플롭의 기억 기능은 기억장치인 메모리에도 사용되고, CPU의 연산 부문에도 사용됩니다. 이러한 플립플롭의 이론이 없었다면 현재 우리가 사용하고 있는 고성능 PC나 서버 컴퓨터도 존재하지 않았을 것이며, 모든 개인이 인터넷에 접속하여 웹서핑을 즐긴다는 것은 상상도 못했을 것입니다. 플립플롭은 컴퓨터를 공부하는데에 있어서 꼭 이해하고 넘어가야 할 중요한 지식입니다.
